Как рассчитать мебельный фасад для встраиваемого холодильника
Мебельная дверца должна полностью закрывать технику, свободно открываться и не перегружать петли. Ошибка даже в несколько миллиметров приводит к касанию соседних фасадов или заметным неровным зазорам.
Выбирая встраиваемые холодильники для небольшой кухни, монтажную документацию нужно передать мебельщику до изготовления пенала и дверных панелей.
Почему нельзя рассчитывать фасад по внешним размерам холодильника
Габариты корпуса не совпадают с размером декоративной панели. Холодильник устанавливается внутри ниши, а фасад должен продолжать линии кухонных шкафов.
На расчет влияют высота корпуса мебели, положение полок, толщина столешницы, цоколь и система крепления двери.
Два основных типа крепления
При жесткой системе мебельная панель закрепляется непосредственно на двери холодильника. Обе части открываются как единая конструкция.
При скользящей системе фасад висит на мебельных петлях и соединяется с дверью направляющими. При открывании поверхности немного смещаются относительно друг друга.
| Параметр | Жесткое крепление | Скользящее крепление |
|---|---|---|
| Крепление фасада | К двери прибора | К мебельному корпусу |
| Соединение | Единая дверная конструкция | Направляющие скольжения |
| Дополнительные петли мебели | Обычно не нужны | Используются |
| Замена прибора | Нужна совместимость крепежа | Нужна совместимость направляющих и ниши |
Какие документы нужны мебельщику
- монтажная схема холодильника;
- размер ниши;
- положение крепежных элементов;
- допустимый вес фасада;
- размеры дверей холодильной и морозильной камер;
- схема вентиляции;
- угол открывания;
- требования к цоколю.
Карточки товара с общими габаритами недостаточно. Нужен чертеж конкретной модификации.

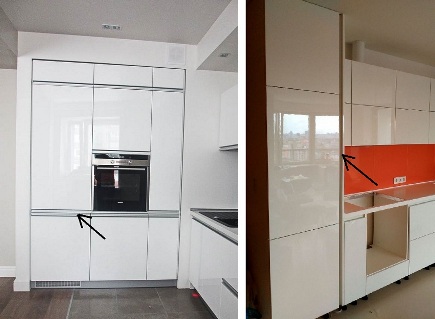

Как формируются зазоры между фасадами
Зазоры должны совпадать с остальной кухней и позволять дверям свободно двигаться. Верхняя панель не должна цеплять карниз, а нижняя — цоколь.
Если холодильник двухкамерный, линия между двумя фасадами должна соответствовать положению разделения дверей прибора.
Почему важен вес мебельной панели
Петли рассчитаны на определенную нагрузку. Тяжелый фасад из толстого материала способен привести к провисанию и неплотному закрыванию.
К массе основы добавляют ручку, декоративные накладки и другие элементы.
Толщина фасада и угол открывания
Толстая панель при открывании приближается к соседнему шкафу. Даже если ширина рассчитана правильно, кромки могут столкнуться.
До изготовления мебели проверяют кинематику двери на монтажной схеме и необходимый боковой зазор.
Что происходит при неверной высоте
Слишком длинный фасад задевает цоколь или нижнюю панель. Слишком короткий оставляет видимую щель и нарушает единую линию мебели.
Проблему нельзя всегда исправить регулировкой петель: диапазон настройки ограничен.
Цоколь и вентиляция
Через нижнюю часть пенала часто поступает воздух для охлаждения техники. Декоративная панель не должна перекрывать предусмотренную решетку.
Также учитывают движение нижнего края фасада при открывании.
Порядок расчета
- Выберите точную модель холодильника.
- Получите официальную монтажную схему.
- Определите тип дверного крепления.
- Спроектируйте внутренний размер пенала.
- Установите линии соседних фасадов.
- Рассчитайте зазоры.
- Проверьте допустимую массу панели.
- Сделайте контрольный чертеж открытой двери.
Почему холодильник лучше выбрать до заказа кухни
При готовой нише ассортимент ограничивается моделями с подходящей высотой и системой петель. Несовпадение на несколько сантиметров может потребовать переделки корпуса и фасадов.
Когда модель определена заранее, мебель изготавливают по ее документации, а не пытаются подобрать технику под приблизительный проем.
Замена встроенного холодильника
При замене проверяют не только размер корпуса, но и положение разделения дверей, систему крепления и вентиляцию.
Новый прибор может войти в нишу, но не совпасть с существующими фасадами.
Как проверить готовую установку
После монтажа двери несколько раз открывают полностью. Панели не должны задевать мебель, ручки или цоколь.
Проверяют равномерность зазоров, плотность уплотнителя и самостоятельное закрывание. Правильно рассчитанный фасад выглядит частью кухни и не мешает нормальной работе холодильника.
