Як підібрати арматуру та фітинги для промислового трубного вузла
Промислова трубна система рідко складається лише з труби та одного запірного елемента. У реальному вузлі потрібно з’єднати трубки, прилади, клапани, колектори, переходи та сервісні точки так, щоб монтаж залишався передбачуваним, а обслуговування не перетворювалося на повне розбирання лінії.
Саме тому вибір арматури починається не з окремого артикулу, а з розуміння всієї схеми. Каталог https://valves-fittings.com.ua/ дає змогу побачити, які групи компонентів застосовують у таких задачах: фітинги, крани, вентилі, маніфольди, регулятори, труби та допоміжні елементи.

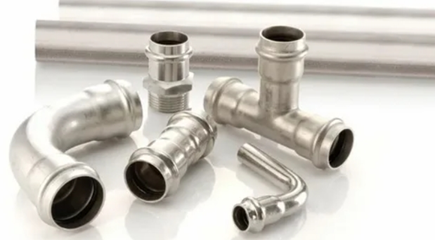

Для ділянок, де важливі швидкий монтаж і можливість подальшого демонтажу, часто розглядають обтискні фітинги. Вони дають змогу сформувати механічне з’єднання трубки без зварювання, але це не означає, що будь-який фітинг можна встановити в будь-яку лінію. Результат залежить від відповідності діаметра, товщини стінки й матеріалу трубки, типу різьбового або іншого кінця, температури, тиску та властивостей середовища.
Починати потрібно зі схеми, а не з назви деталі
Поширена помилка під час комплектації — шукати «трійник», «перехідник» або «кран» без прив’язки до функції конкретної точки. Одна й та сама назва може приховувати різні приєднання, прохідні перетини та умови роботи. Якщо вузол спочатку розкласти на функціональні ділянки, специфікація стає значно прозорішою.
Наприклад, одна ділянка лише продовжує трубну лінію, інша змінює напрямок, третя створює відгалуження до приладу, а четверта повинна перекриватися для сервісу. У кожній точці варто окремо визначити тип з’єднання, доступний простір для монтажу та потребу в майбутньому демонтажі. Такий підхід особливо корисний у КВПіА, газових панелях, стендах та компактних технологічних установках.
Які параметри варто зафіксувати до замовлення
Щоб постачальник або інженер міг коректно підібрати компоненти, словесного опису на кшталт «потрібен фітинг на шість» недостатньо. Метричний розмір і дюймовий розмір — це різні системи, а однакове числове позначення різьби ще не гарантує сумісності. Так само важливо розуміти, чи йдеться про зовнішню або внутрішню різьбу, конічний чи циліндричний стандарт.
- зовнішній діаметр трубки та одиниці вимірювання;
- матеріал трубки, товщина її стінки та стан матеріалу;
- робоче середовище, нормальний і максимальний тиск;
- робоча температура та можливі короткочасні відхилення;
- тип кожного приєднання у вузлі;
- необхідність розбирання, продування або періодичної заміни приладу;
- обмеження за габаритами та доступом інструменту.
Цей список корисно додавати до заявки разом зі схемою. Навіть простий ескіз із підписаними портами зменшує кількість уточнень і допомагає уникнути ситуації, коли окремі деталі формально відповідають розміру, але не збираються в працездатний вузол.
Коли роз’ємне з’єднання дає практичну перевагу
Зварне з’єднання має свої сильні сторони, особливо на стаціонарних ділянках, які не планують розбирати. Проте в приладових лініях часто важлива інша властивість — можливість виконати монтаж без зварювальних робіт і за потреби отримати доступ до окремої частини системи. Це актуально біля датчиків, манометрів, калібрувальних точок, фільтрів та елементів, які можуть обслуговуватися протягом життєвого циклу установки.
Роз’ємність не слід плутати з довільним повторним складанням. У відповідальних системах необхідно дотримуватися інструкцій виробника щодо підготовки трубки, положення деталей та затягування. Якщо йдеться про заміну гайок або обтискних кілець у вже змонтованому вузлі, сумісність краще перевіряти за серією і документацією конкретного виробника.
Матеріал — це частина розрахунку, а не формальність
Для промислових ліній часто обирають нержавіючі сталі та інші корозійностійкі матеріали. Але сама назва матеріалу не відповідає на всі питання. Важливо враховувати середовище, температуру, контакт різних металів, вимоги до чистоти та режим обслуговування. Якщо фітинг виготовлений із одного матеріалу, а трубка — з іншого, необхідно перевірити, чи допускається така комбінація виробником і чи не створює вона проблем під час ущільнення.
Окремо оцінюють ущільнювальні матеріали у кранах та клапанах. Для них допустимий тиск може залежати від температури й конкретної конфігурації. Тому максимальне значення, зазначене для серії, не варто автоматично переносити на будь-який виріб із цієї групи. Робочий режим вузла визначають за найслабшим компонентом у конкретному ланцюжку.
Як зменшити ризик помилок під час комплектації
Найкращий момент для перевірки сумісності — до формування замовлення. Коли деталі вже на об’єкті, будь-яка невідповідність коштує часу: доводиться змінювати схему, чекати заміну або використовувати зайві переходи. У специфікації корисно не лише вказувати артикул, а й фіксувати функцію позиції, її приєднання та місце у схемі.
- Позначте на схемі напрямок потоку й усі точки підключення.
- Для кожного порту запишіть стандарт, тип і розмір приєднання.
- Звірте параметри трубки з вимогами до обтискного вузла.
- Перевірте тиск і температуру для конкретного виконання.
- Оцініть, чи залишиться доступ для затягування та сервісу після монтажу сусідніх деталей.
Практичний принцип: підбирати систему як єдине ціле
Якісний вузол не обов’язково складається з найбільш дорогих компонентів. Набагато важливіше, щоб усі елементи були сумісні між собою та відповідали фактичному режиму експлуатації. Надлишковий запас без розуміння конструкції може збільшити бюджет і габарити, але не вирішити проблему неправильного приєднання або невідповідної трубки.
Тому під час підбору варто рухатися від задачі до деталей: середовище, тиск, температура, схема потоку, матеріали, типи приєднань, доступ до вузла, а вже потім конкретні артикули. Така послідовність робить специфікацію зрозумілою, скорочує кількість випадкових переходів і допомагає отримати систему, яку зручно не лише змонтувати, а й обслуговувати протягом усього строку роботи.
